作為一名合格的程序員或工程師，你應該知道Wireshark。定義顯示，Wireshark 是世界上非常流行的網絡分析工具。這個強大的工具可以捕捉網絡中的數據，并為用戶提供關于網絡和上層協議的各種信息。

       那么，在工業領域，Wireshark能為我們做些什么?

       日前，CC-Link協會正式發布了針對CC-Link IE TSN、SLMP網絡協議的Wireshark插件，利用Wireshark這一通用以太網分析工具，可以對CC-Link IE TSN和CC-Link IE Field Basic的數據包進行分析。此外，使用相關插件可以更輕松地捕獲數據包，并大大簡化分析。

       總之，其作用就是為了利于用戶更加便捷的分析數據報文。這對IE TSN和SLMP的用戶來說，等于妥妥的升級了。

       要知道，在當下這數字化時代，工廠里的智能設備會產生數據，如生產數據、故障數據等。這些數據被收集、傳輸與分析利用，以便于管理者了解現場生產情況，合理規劃布局。

下載地址

https://www.cc-link.org/en/downloads/nonmembers/form.html

            好，問題來了，如何安裝使用Wireshark Plugins ？跟著以下步驟來，So Easy!

安裝插件前的準備

?使用插件Wireshark Plugins前，先在計算機上安裝Wireshark


（下載地址：https://www.wireshark.org/download.html  ）

?該插件將有助于分析以下協議:

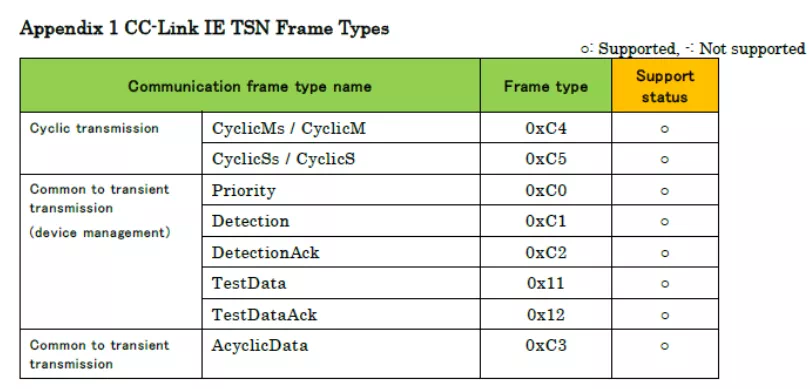

• CC-Link IE TSN protocol

• SLMP protocol

通過安裝插件，數據包顯示在Wireshark中。這有助于用戶分析協議的數據包。

?插件在以下環境中運行。（已確認正常運行）

[OS] Windows10

[Wireshark] Version 3.2.4

如何使用插件？

?解壓縮文件 "WireSharkPlug-in_for_CC-Link_IE_TSN_Rev**.zip" 。 當zip文件被解壓縮后，將產生下面的文件

1) CCLinkIE_TSN_Rev**.lua: CC-Link IE TSN 插件文件

2) SLMP_Rev**.lua: SLMP 插件文件

3) SLMP_com_Rev**.lua: SLMP 命令分析定義文件

4)Wireshark PluginInstallation Manual.pdf: 手冊

** 表示版本

?插件文件存儲

將插件文件和命令分析定義文件復制并存儲至Wireshark的plugins文件夾中。

◆ 目標文件

1) CCLinkIE_TSN_Rev**.lua

2) SLMP_Rev**.lua

3) SLMP_com_Rev**.lua

** 表示版本

◆ 存放文件的文件夾

舉例："C:\Program Files \ Wireshark\ plugins"

?指定分析目標端口號

默認注冊端口號如下：

UDP 端口號: 5000, 5005, 5010, 45237, 45238, 45239, 61440, 61443

TCP 端口號: 5011, 61442

要使用除此以外的端口號，請修改SLMP插件文件，并指定分析目標UDP端口號或TCP端口號。

◆ 待修改文件

SLMP_Rev00.lua

◆ 修改細節

在文件末尾指定分析目標端口號（在注釋"Port Number Setting"之后）

• UDP port number at "udp_table"

• TCP port number at "tcp_table"

舉例：

當為UDP端口號指定8192和8193，為T(mén)CP端口號指定12288時

local portNo_List = { 8192, 8193 }

local i,ports

for i,ports in ipairs(portNo_List) do

udp_table:add(ports, slm_proto)

end

tcp_table:add( 12288, slm_proto )

?啟動Wireshark

當Wireshark啟動或從菜單中選擇[Analyze]→[Reload Lua plugins]時，將重新加載插件。

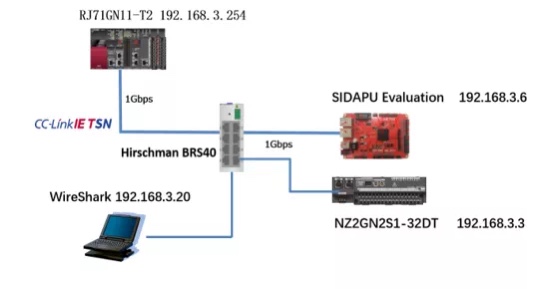

?網絡配置示例

通過交換機的鏡像端口可以獲取網絡報文。

     以上的安裝使用說明可以說是非常詳細了，如還有不明白的地方，歡迎隨時官網電話聯系我們。
