隨著CC-Link IE TSN兼容產品的隊伍日益壯大，基于IE TSN的開發工具會員廠商也越來越多，包括三菱電機、瑞薩（RENESAS）、德國Port、赫優訊（Hilscher）、Elmic、HMS……等等，這些單位從主、從站以及芯片、SDK，以及嵌入式模塊方面提供全方面的解決方案，為開發兼容產品的廠商提供更多選擇。

       日前，又一家芯片領先企業——恩智浦（NXP）宣布集成式時間敏感型網絡(TSN)方案用于工業自動化并支持CC-Link IE TSN協議，通過將千兆以太網帶寬與TSN相結合，增強工業以太網的時分通信的性能、安全性和功能性。

       目前，恩智浦LS1028A工業應用處理器已經獲得CC-Link IE TSN認證，另有i.MX RT1170跨界MCU亦正在認證中，恩智浦提供可擴展的解決方案，推動網絡互聯工廠在工業4.0革命中邁向下一代通信技術。

       從單個設備到交換機，恩智浦為CC-Link IE TSN網絡提供完整的TSN解決方案。作為朝向超互聯工業物聯網過渡的一部分，恩智浦幫助整合和統一以太網協議，以實現各種工業網絡之間的互聯互通。

       恩智浦與port industrial automation GmbH公司緊密合作，在LS1028A和i.MX RT1170跨界MCU上實現完整的CC-Link IE TSN第2層通信協議棧。由此，恩智浦提供可擴展的解決方案，包括i.MX RT1170為基礎的實時控制和使用LS1028A的高性能控制。恩智浦TSN解決方案可以支持許多智能應用，包括運動控制、機器人技術、機器視覺、機器學習和可編程邏輯控制器(PLC)等工業自動化應用。

業界評價

        “TSN是工業4.0的第2層標準，為了支持CC-Link IE TSN協議在基于TSN的開放網絡上運行，恩智浦貢獻了全面的開發生態系統。提供完整的通信協議棧，恩智浦高端控制器的LS1028A以及針對工業節點的i.MX RT1170都可以提供千兆級以太網支持，由此打造完整的解決方案。”

——Jeff Steinheider，恩智浦全球工業應用處理器產品高級營銷總監

        “恩智浦提供的解決方案適用于TSN實時通信，為基于TSN的通信解決方案奠定了出色的基礎。Port GmbH公司提供完整的工業通信框架(ICF)，用于在恩智浦i.MXRT1170和LS1028A平臺上集成CC-Link IE TSN。ICF包含CC-Link IE TSN主站協議棧、CC-Link IE TSN遠程站協議棧，以及用于配置遠程協議棧的ICC工具(Industrial Communication Creator)。”

——Dietmar R. Franke，port industrial automation GmbH CEO

       恩智浦加入CC-Link協會(CLPA)，其目標是支持將CC-Link IE TSN用于工業自動化。

       “通過先進的處理系統和交換機，恩智浦提供全球解決方案來支持向TSN的轉變，從而解決工業4.0對于應用、通信和安全的要求。很高興看到恩智浦在業界率先推出支持TSN的IC。使得可以采用相同的硬件設備通過TSN來支持多種工業以太網協議。相信這將進一步加快CC-Link IE TSN兼容應用的開發，并提高工業物聯網在智能工廠中的裝配率。”

——Masaki Kawazoe，CC-Link Partner Association全球總監

        “我非常高興看到恩智浦宣布支持開放式集成網絡CC-Link IE TSN。我們一直協助CC-Link IE TSN的開發，并在工業自動化產品的全面推廣中發揮了領導作用。CC-Link IE TSN是我們為全球各行各業提供的e-F@ctory 工業自動化集成解決方案的重要基礎。恩智浦的TSN解決方案將幫助更多的客戶充分利用CC-Link IE TSN的性能。相信這將促進CC-Link IE TSN和e-F@ctory網絡的部署，由此推動制造業的智慧工廠概念。”

——Tsoyoshi Kobayashi，Mitsubishi Electric Corporation FA系統部總經理

 關于產品

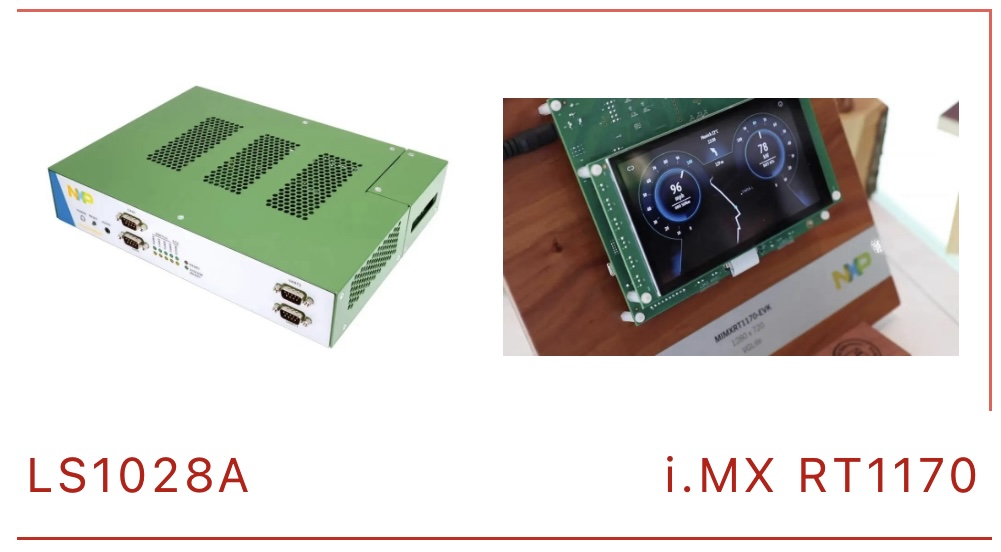

       恩智浦LS1028A 的SoC處理器系列增加了許多重要功能，包括升級版64位Arm Cortex v8處理器內核、集成3D GPU和LCD控制器、一個四端口TSN交換機以及兩個獨立的TSN以太網控制器，并支持千兆和2.5 Gb的以太網速度。時間敏感型網絡和GPU的組合使得SoC能夠解決工業中的人機接口(HMI)和控制應用。LS1028A基于恩智浦的可信架構構建，提供信任根、安全應用和服務。

       恩智浦i.MX RT1170跨界MCU和評估套件現已上市。這款MCU采用雙核架構，由高性能的Cortex-M7內核（運行頻率最高1GHz）和高能效的Cortex-M4內核（運行頻率最高400 MHz）組成。這種雙核架構有助于并行運行應用，并根據需要關閉單個內核來優化功耗。此外，它針對實時運行進行優化，從片上內存執行時，可以提供創紀錄的12ns中斷響應時間、6468 CoreMark評分和2974 DMIPS性能。這種先進的架構非常適合支持機器學習、電機控制或高級HMI接口（例如人臉識別）應用。

——本文摘自恩智浦（NXP）
