CC-Link IE TSN兼容產品開發流程

為您介紹CC-Link IE TSN兼容產品的開發流程。

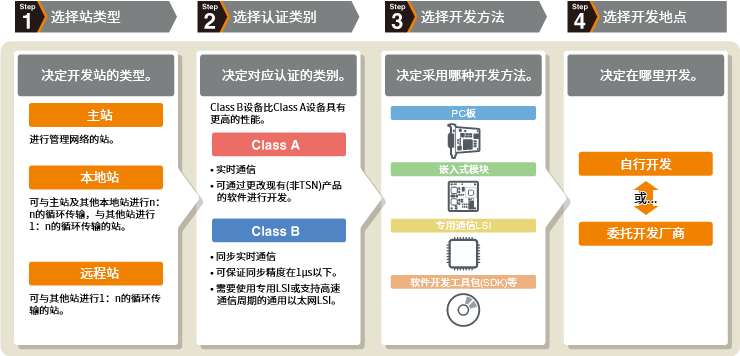

開發前期探討工作的步驟

Step1選擇站類型
Step2選擇認證類別
Step3選擇開發方法
Step4選擇開發地點

*交換機、電纜、連接器等推薦配線備件的開發準備內容有部分不同。
*“SDK”為Software Development Kit的簡稱。

Step1. 選擇站類型

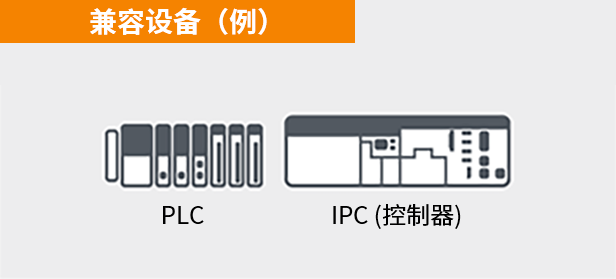

主站

進行管理網絡的站。具有控制信息（參數），并通過循環傳輸和瞬時傳輸控制設備站^* 及其他主站的站。

*設備站：主站以外的總稱，如本地站和遠程站。

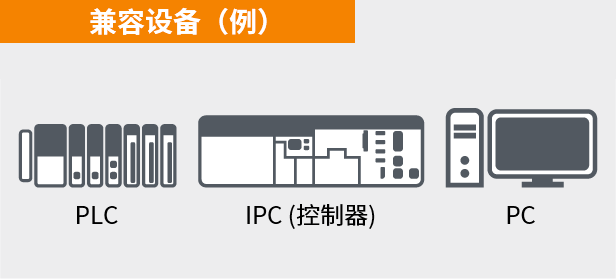

本地站

可與主站及其他本地站進行n：n的循環傳輸，與其他站進行1: n的循環傳輸，以及與其他站進行瞬時傳輸?shù)恼尽Ｋ矔r(shí)傳輸時，同時具有服務器功能和客戶端功能。

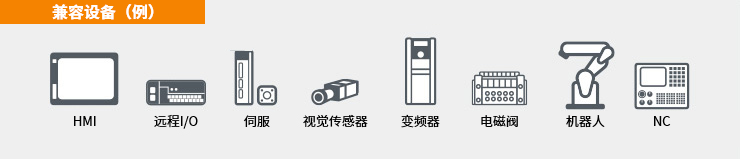

遠程站

可與其他站進行1：n的循環傳輸和瞬時傳輸?shù)恼尽Ｋ矔r(shí)傳輸時，同時具有服務器功能和客戶端功能。

Step2. 選擇認證類別

在CC-Link IE TSN網絡中，根據設備（節點）及交換機的功能和性能，設置了認證類別。
認證類別分為A和B，B具有更高的性能。

設備

原則上，推薦開發認證Class B的產品，因其使用用途更為廣泛。但如果開發僅僅更改現有（TSN不兼容）產品的軟件時，可選擇認證Class A進行開發。

● ：必須

─ ：可選

設備的認證類別
No.	功能	條件	認證類別
No.	功能	條件	A	B
1	接受/中繼	全速率接受/中繼^{（１、2）}	―	●
2	支持標準	符合IEEE802.1AS	―	●
		符合IEEE1588	―	-^（*5）
		符合IEEE802.1Qbv	―	●
3	同步精度	1 μs以下	―	●^（*4）
4	通信模式	時間分割方式	―	●
4	通信模式	時間管理輪詢方式	●	―
5	循環傳輸	VLAN	●	●^（*6）
		單播	●	●
		廣播/多播	-^（*3）	●
6	瞬時傳輸	NRSV-Transient	●	●

*11端口：接收，多于2端口：接收和中繼
*2如果在100Mbps以上，則不論通信速度
*3本地站需要實施
*4對于保證時間同步精度為1μs的系統，僅由認證Class B的產品組成。在這種情況下，認證Class A的產品（包括交換機）不得配置在認證Class B的產品之間。
*5協議版本1.0時需要實施。詳細內容請參閱CC-Link IE TSN規范書（概要篇）。
*6協議版本1.0時無需實施。詳細內容請參閱CC-Link IE TSN規范書（概要篇）。

主站必須能夠與認證Class A的設備站和認證Class B的設備站進行通信。
設備站必須是認證Class A或認證Class B的產品，并能夠與主站進行通信。

No.	功能	協議版本2.0	協議版本1.0
1	通信方式^（*）	時間分割方式時間管理輪詢方式	時間分割方式
2	支持標準	符合IEEE802.1AS	符合IEEE802.1AS 符合IEEE1588
3	循環傳輸	VLAN必須	VLAN可選

*在時間分割方式中，利用各站的時間同步同時向兩個方向傳輸，而在時間管理輪詢方式中，在設備站接收到循環幀后，將循環幀傳輸?shù)街髡尽?

以太網交換機

● ：必須

─ ：可選

以太網交換機的認證類別
No.	功能	條件	認證類別
No.	功能	條件	A	B
1	連接/中繼	符合1000BASE-T(IEEE802.3ab)	●^（*）	●^（*）
		符合100BASE-TX(IEEE802.3u)	●^（*）	●^（*）
		Auto MDI/MDI-X	●	●
		Auto negotiation	●	●
2	支持標準	符合IEEE802.1AS	―	●
2	支持標準	符合IEEE1588	―	―
3	同步精度	1 μs以下	―	●
4	Time aware Queuing	符合IEEE802.1Qbv	―	●

*必須支持任意一項或兩項。

Step3. 選擇開發方法

開發方法的多樣化

從使用專用ASIC/FPGA實現的高性能設備，到使用軟件協議棧在通用以太網芯片上實現的低成本設備，可支持多種類型的產品開發。

種類

開發工具	PC板	嵌入式模塊	專用通信LSI	SDK
硬件/軟件	硬件	硬件	硬件	軟件
內容	連接PCI和PCI Express的接口	通過通用總線（16bit并行總線等）連接用戶基板和嵌入式接口板	根據公開的通信LSI的接口規格，用戶自行安裝在基板上	將公開的軟件安裝到支持通用以太網通信的設備中

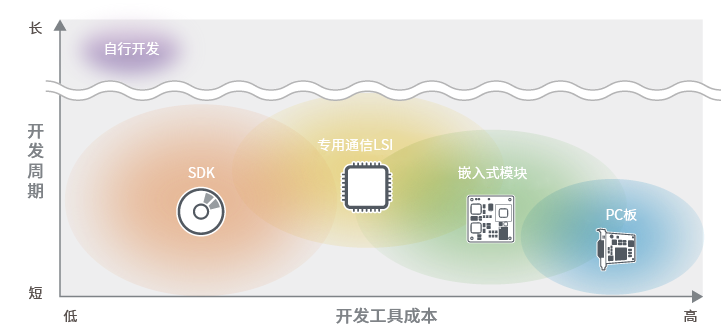

開發周期和成本將根據所選擇的開發方法而有所不同。

Differences in communication accuracy due to product combinations

根據開發種類的不同，產品的組合存在通信精度的差異

構成
通信速度	1 Gbps	1 Gbps	100 Mbps	100 Mbps
通信精度

Step4. 選擇開發地點

自行開發

利用各種開發方法，自行開發通信接口。

委托開發廠商

通過委托給承接通信接口硬件或軟件開發業務的廠商，可解決自行開發中會遇到的技術方面或人員方面的問題。

CC-Link IE TSN開發工具合作廠商

合作伙伴	站類型	認證類別	開發工具
合作伙伴	站類型	認證類別	嵌入式模塊	通信LSI	SDK
	遠程站	B	即將發布
	主站/ 本地站	B		●
	遠程站	B/A		●
	主站	B			●
	遠程站	B/A			即將發布
	遠程站	B		●
	遠程站	B			即將發布

合作伙伴正在考慮開發PC板。
有關詳細信息，請查看開發工具介紹新窗口。

正在考慮開發的合作伙伴如下。

支持開發的示例代碼和工具

支持CC-Link IE TSN開發的示例代碼和工具是免費的。
會員可從CLPA網站免費下載。

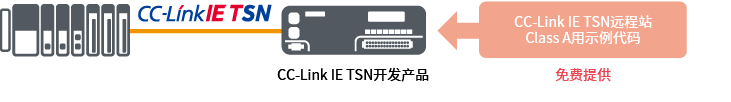

CC-Link IE TSN遠程站Class A用示例代碼

特點

?小型遠程站用示例代碼
?便于適用于以太網設備和CC-Link IE Field Basic設備的S/W結構和API規格
?可以免費下載

開發環境
No.	項目	產品名稱	版本	制造商
1	評估板	NUCLEO-F439ZI^*	－	ST-Microelectronics
2	綜合開發環境	STM32CubeIDE	1.7.0	ST-Microelectronics
3	OS	FreeRTOS	V10.3.1	Amazon Web Services
4	IP堆棧	lwIP（lightweight IP）	2.1.2	IwIP開發者群組
